Заточной станок СЗТП 600Т: общие сведения и требования безопасности
1. ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ
Станок заточной модели ИВСТАНКОМАСТЕР СЗТП 600Т предназначен для заточки любых дисковых пил, работающих по дереву, алюминию, пластику, по передней и задней поверхностям в ручном режиме.
При использовании Стойки М на станке можно затачивать подрезные пилы, диаметром 80÷130мм.
При использовании Стойки ФП - дисковые насадные фрезы по передней грани, диаметром 125÷250мм
Станок изготавливается в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Допустимые температурные условия эксплуатации станка: +100 С... +250 С.
Рекомендуемые температурные значения эксплуатации: +170 С ... +230 С.
Рекомендуемая относительная влажность воздуха при эксплуатации: не более 75% при +200С.
Нормальное эксплуатационное значение атмосферного давления: 865…1065 ГПа (630÷780 мм рт. ст.)
2. СОСТАВ ОБОРУДОВАНИЯ (Рис.1)

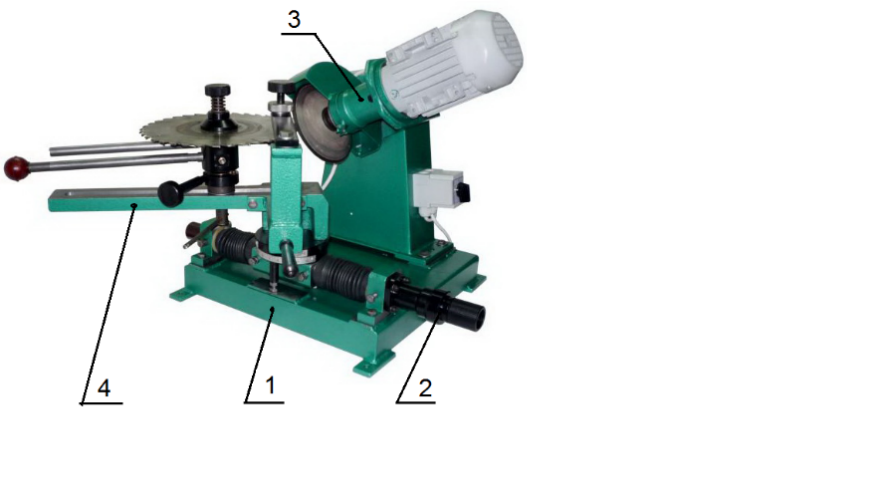

Рис.1 Общий вид станка СЗТП600Т
| Поз. | Наименование |
| 1 | Основание |
| 2 | Узел заточки |
| 3 | Узел шпинделя |
| 4 | Узел установки пилы |
Посмотреть характеристики станка СЗПН600Т>>>
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При эксплуатации заточного станка модели СЗТП 600Т безопасность труда обеспечивается выполнением требований ГОСТ 12.2. 009 и ГОСТ 12.2.048, а также выполнением указаний по безопасности, приведённых в настоящем Руководстве по эксплуатации.
3.1. Меры безопасности для обслуживающего персонала
К работе на станке допускаются лица, знакомые с его устройством, правилами эксплуатации, прошедшие инструктаж по безопасности труда при работе на заточном оборудовании, а также пожарной безопасности в объёме необходимых инструкций в соответствии с требованиями ГОСТ 12.2.009, изучившие меры безопасности, приведённые в настоящем Руководстве.
Все работы по наладке оборудования станка должны выполняться только специалистами по электрооборудованию.
3.2. Проверка станка перед пуском
Перед пуском станка следует проверить:
- правильность и надежность подключения станка к электрической сети,
- наличие заземления и его надежность,
- надежность крепления заточного круга,
- выставку зазоров,
- наличие и соответствие символов органов управления и переключателей режимов, заданных
действиям рабочих органов станка,
- наличие ограждения заточного круга,
- наличие защитных очков, шумозащитных средств.
3.3. Меры безопасности при работе на станке
3.3.1. При работе на станке запрещается:
- оставлять посторонние предметы на столе, механических органах и ограждениях станка,
- производить чистку, смазку, наладку и устранение неисправностей при включенном станке,
- работать при снятых защитных устройствах,
- приступать к работе на станке в момент, когда заточной круг не набрал нужное число оборотов,
- оставлять работающий станок без присмотра,
- производить заточку пилы неисправным или неотбалансированным заточным кругом,
- находиться посторонним лицам в зоне работы станка.
3.3.2. При прекращении подачи электроэнергии и в случае аварии, или возникновения неисправности, немедленно отключить вводной выключатель.
3.3.3. Освещенность рабочего места должна составлять не менее 300 Лк и должна обеспечиваться за счет общецехового освещения.
3.3.4. Содержание пыли и вредных веществ в воздухе рабочей зоны не должно превышать 6 мг/м согласно ГОСТ 12.1.005. Станок должен быть подключен к вытяжной вентиляции (общецеховой или к отдельным пневмоотсасывающим устройствам).
3.4. Электрооборудование и меры безопасности
3.4.1. Электрооборудование станка должно отвечать требованиям ГОСТ 12.2.026 и ГОСТ 27487.
3.4.2. Подключение станка выполнено через вводной выключатель.
3.4.3. Все электрооборудование соединено радиально одной точкой, предназначенной для присоединения к контуру общецехового заземления.
3.4.4. Над каждым заземляющим элементом должен быть помещен графический символ «Заземление» по ГОСТ 21130.
3.4.5. Степень защиты электрооборудования станка в соответствии с ГОСТ 14254 должна быть не ниже -- - IP54 – для пульта управления, разветвительных коробок,
- IP44 – для электропривода.
3.4.6. Если при проверке технического состояния станка или при его эксплуатации выявятся: вибрация механизмов, расфиксирование ограждений инструмента или обрабатываемой заготовки и прочие неисправности, то работу на станке необходимо немедленно прекратить, выключив вводной выключатель.
3.4.7. Все виды ремонтных работ производятся при отключенном оборудовании. При этом на станке вывешивают предупреждения в виде плакатов:
| Не включать - работают люди! Не включать - РЕМОНТ! |
